【同辰原创】BIM技术“可视化”施工交底——型钢悬挑脚手架

  • 时间:2021-07-09
  • 作者:同辰建筑
  • 浏览:71次
  • 分享:


当今中国建筑行业,BIM技术已为行业大趋势十余年,如何针对现场施工提供高效落地的应用场景,一直都是我们所探讨的方向。本文将逐一对施工现场各项经典常用方案进行三维可视化的交底。


本次分析主要依托于山东省目前为已竣工状态的某住宅项目,其建筑功能性、复杂性、常见性较高。故此项目为目前建筑行业一种较为突出的业态代表,其各项方案利用价值及普遍性较高。

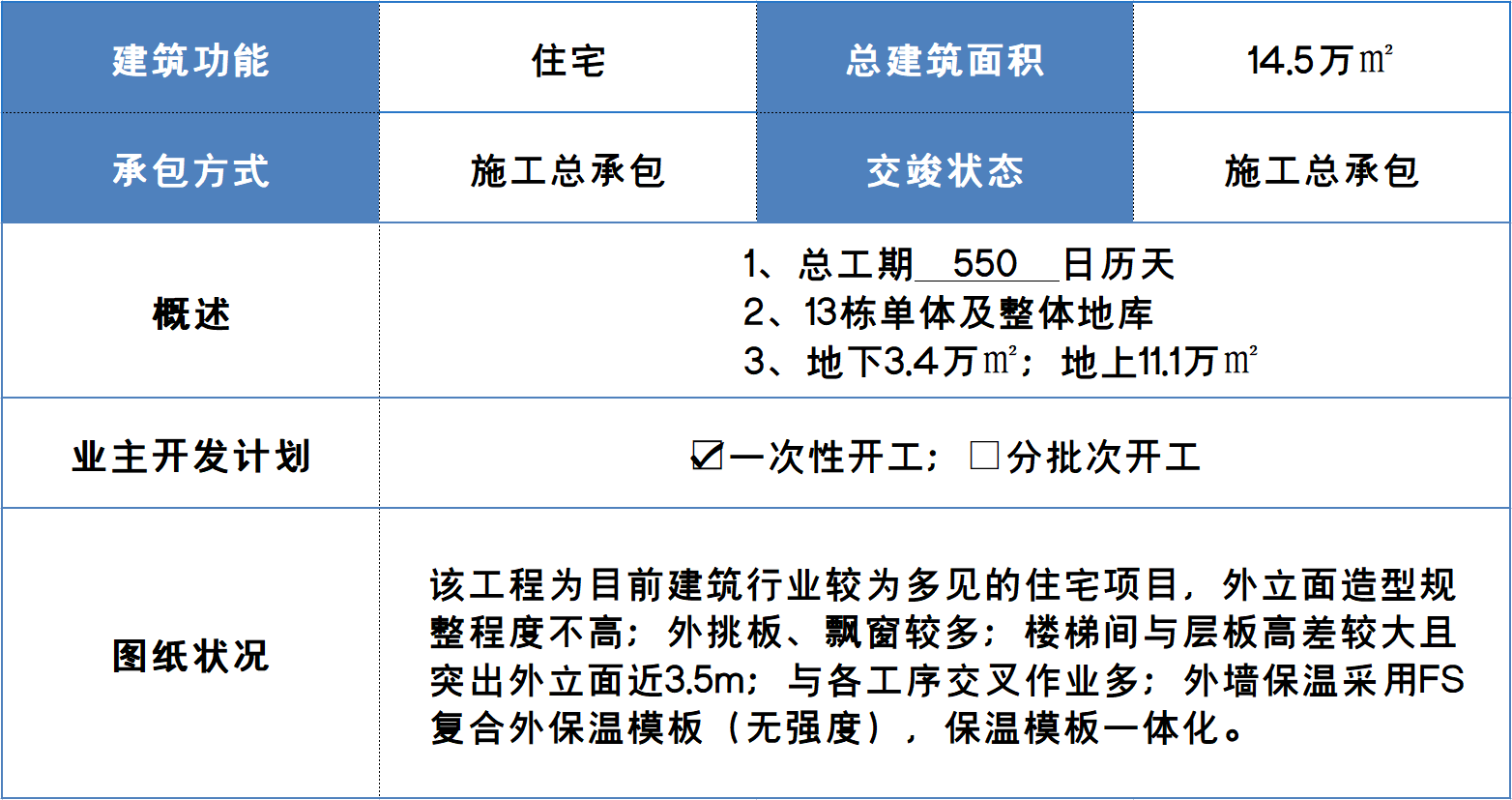

NO.1、项目概况









NO.2、技术准备

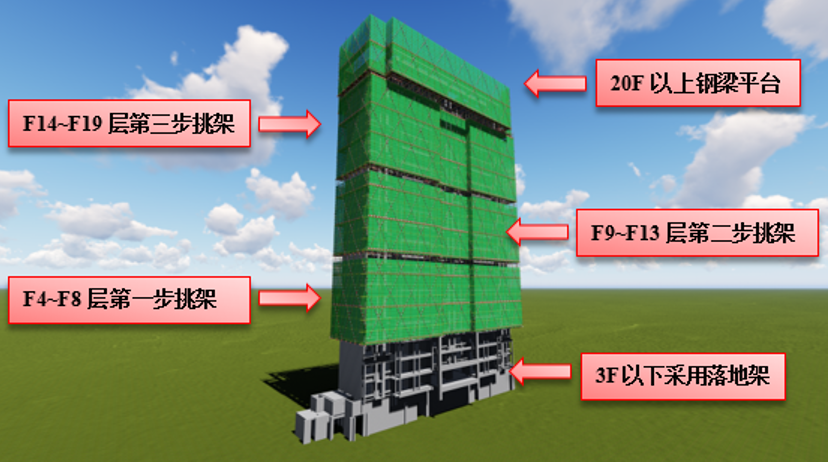

2.1、架体设计及排布


根据施工图纸、《建筑施工脚手架安全技术统一标准》(GB51210-2016)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)等现行国家、行业规范,结合结构构件的相对位置,统一考虑横纵步距及起点标高,对工字钢、架体进行排布设计。



2.2、工字钢下料长度计算


绘制工字钢布置图时,将规格、长度、工况相同的工字钢主梁标注为统一颜色,便于工人区分。并且根据工字钢布置图,编制工字钢下料长度明细表,表中注释楼座户型、主梁规格、挑长、锚长、数量等信息。

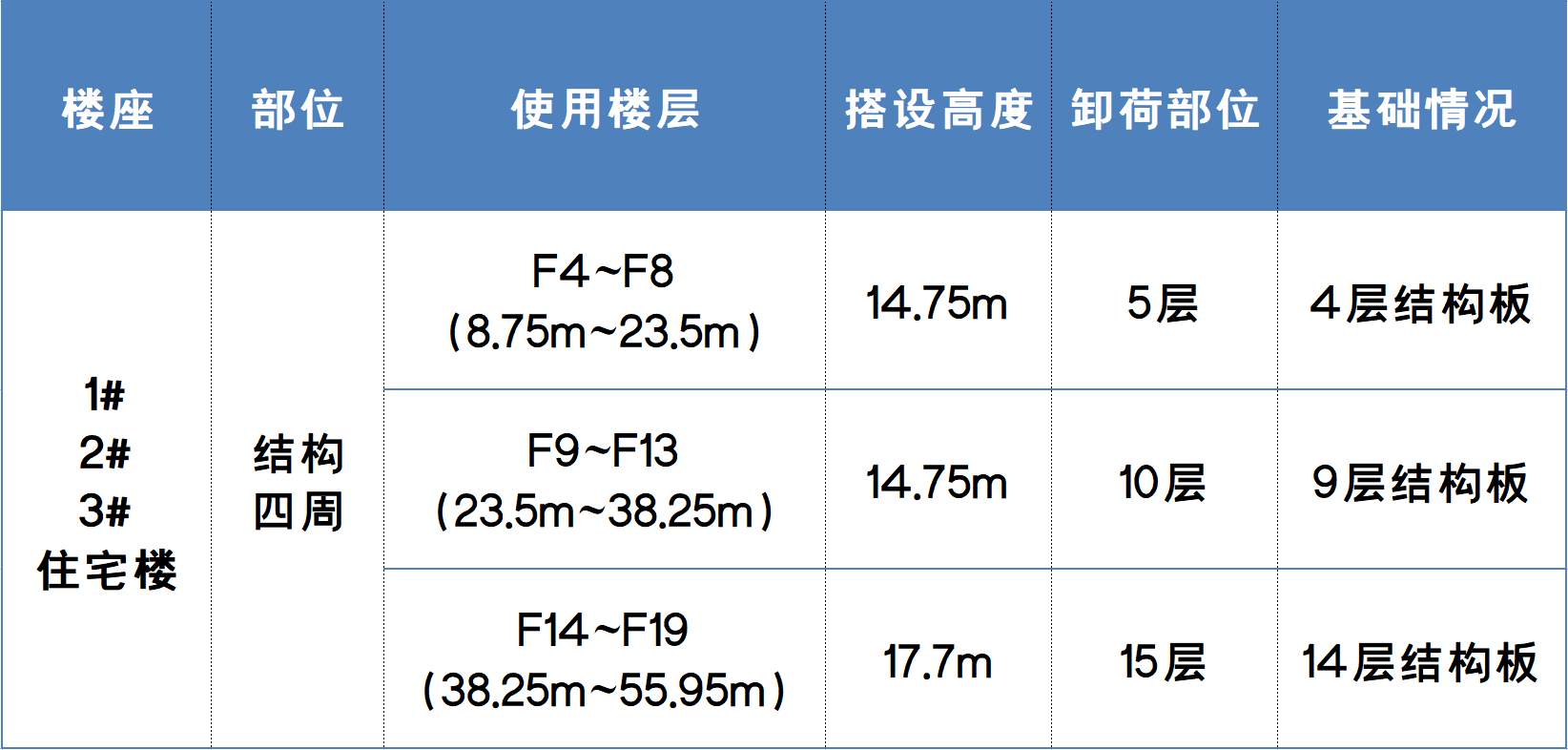

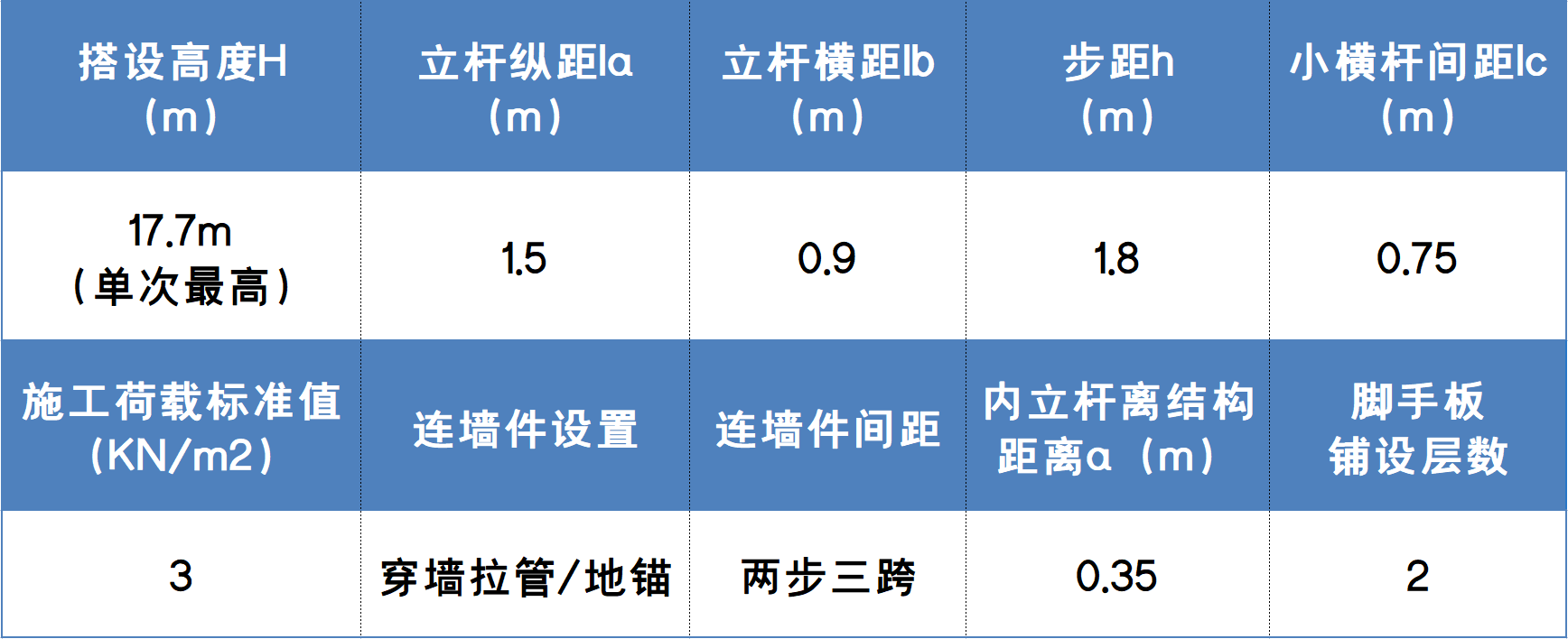

NO.3、设计参数









NO.4、施工工艺

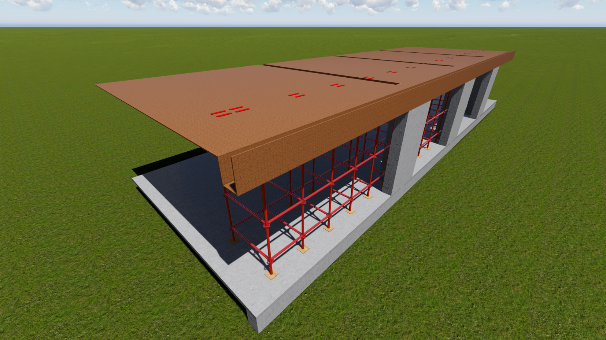

4.1、画定位线、验收

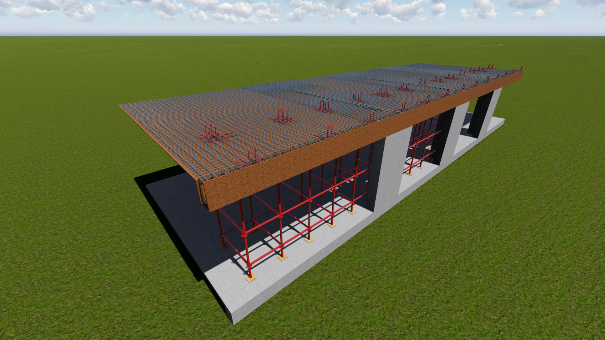

顶板模板支设完成后,在模板上采用红油漆放样出工字钢锚环位置,经验收检查无误后,方可进行楼板底部钢筋绑扎工序。



4.2、固定锚环、加设附加筋

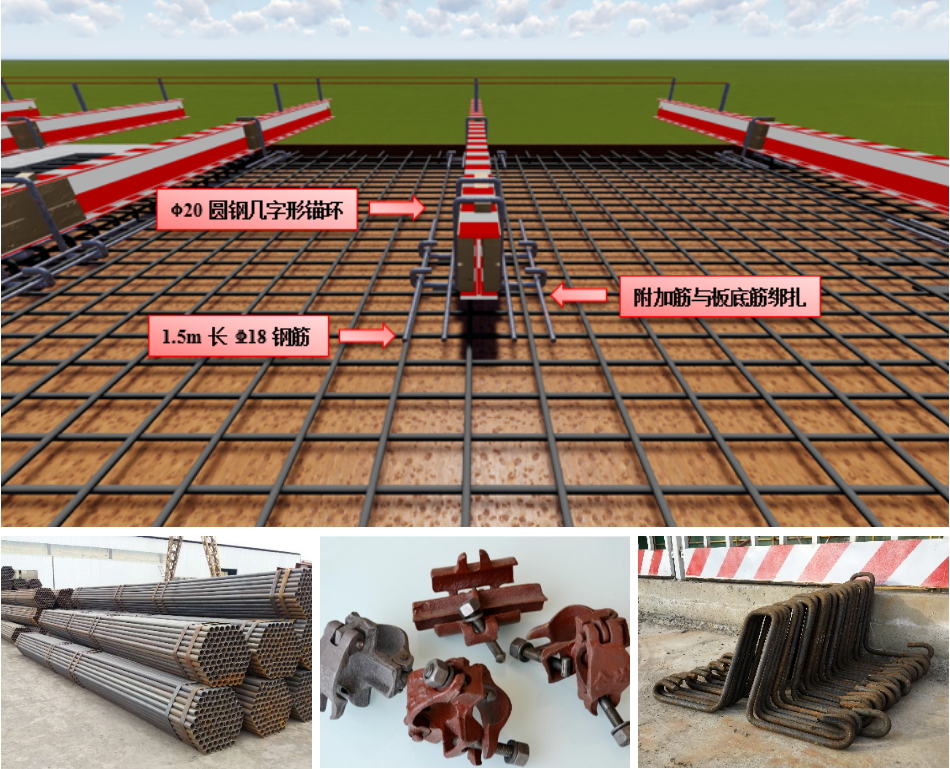

将锚环按照红漆位置固定在顶板模板上,在锚环两端加设2根1.5m长C18钢筋并与板底钢筋绑扎在一起不少于3扣,随顶板钢筋复验。

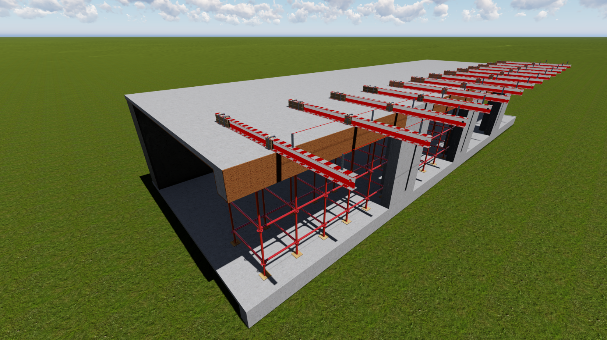

4.3、穿设工字钢,焊接定位筋



按照工字钢布置图中各长度工字钢位置进行穿环安装,尾端距锚环应≥200mm。工字钢前端立杆位置焊接100mm长A20圆钢,挂线调直。

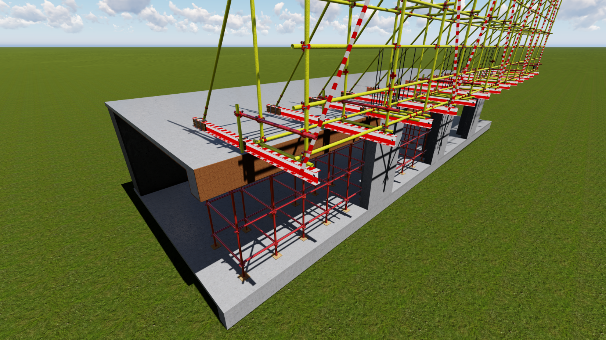

4.4、搭设架体,固定斜撑

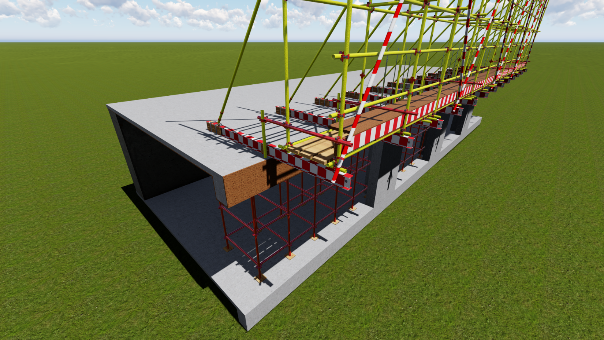

4.5、铺设脚手板及防护侧板

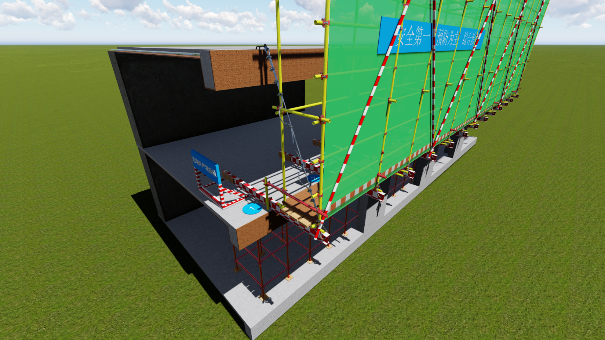

按照纵距的1/2搭设小横杆,并在小横杆上铺设脚手板,脚手板及楼内临边上满铺废旧模板,遇工字钢将防护板定型裁剪,保证拼缝严密。



4.6、标识、编号及标语张挂



将连墙件涂刷警示红漆并编号,以便进行信息化管理,设置“严禁拆除”的警示标牌,并将安全标语张挂在密目网外侧。







NO.5、构造要求及做法


5.1、材料



1、预埋材料采用直径为20mm的圆钢环,冷弯成型,螺纹丝扣采用机床加工并冷弯成型,不得采用板牙套丝或挤压滚丝。几字形钢筋环内加设两根1.5m长,直径18的HRB400级钢筋。


2、钢管采用外径48.3mm,壁厚3.6mm的管材,钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。


3、扣件为可锻压铸扣件,有直角扣件、旋转扣件、对接扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831-2006)的规定。



5.2、排布

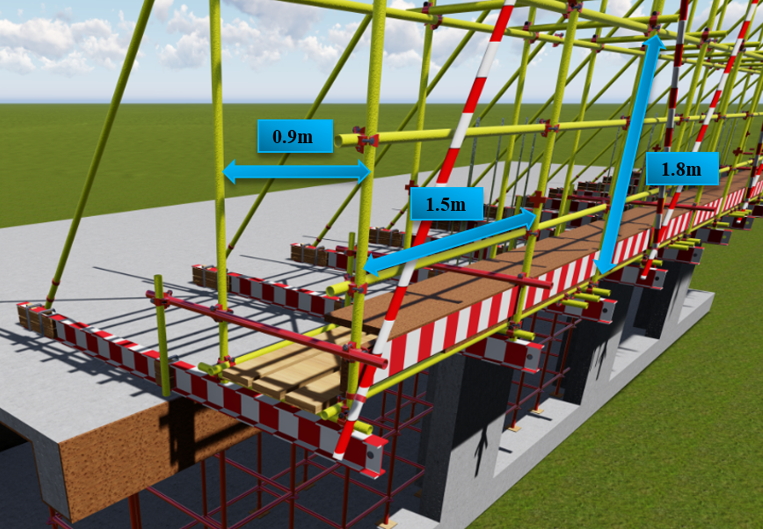

1、平面布置:立杆纵向间距1.5m,横向间距0.9m,内排立杆距离建筑物的距离为0.35m。同步内隔一根立杆的两个相隔接头在高度方向错开距离不小于500mm,其接头距大横杆的距离不大于步距的1/3。


2、立面布置:大横杆步距1.8m,不同步或不同跨的两个相隔接头在水平方向错开距离不小于500mm,各接头距主节点不大于纵距的1/3。

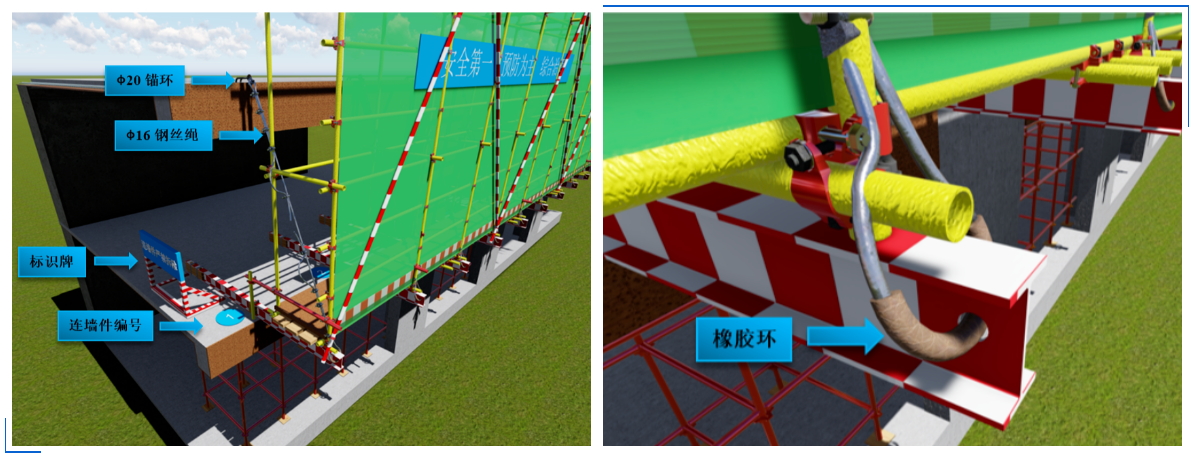

3、在钢梁端头设置钢丝绳斜拉结构造做法,直径16mm钢丝索拉接。埋件上层采用Φ20钢筋制作吊环形式,在钢梁距端部100mm位置开设圆孔,将钢丝绳穿过圆孔后,在钢丝绳与孔壁交界处套入橡胶环,同时对钢丝进行张拉直至轻微绷紧。



5.3、特殊节点(楼梯间)


在楼梯间处挑架设计时将挑架主梁工字钢设置同常规楼板形式,利用锚环固定在楼板上,在其上铺设旧模板作为通道,并将楼梯间临边防护高度提升到1.8m,解决了工字钢影响楼梯间疏散功能的弊端。


由于休息平台板厚较小,仅为0.1m,且该处架体转角较多,荷载相较常规部位有所增加,故在悬挑工字钢上部横担一根18号工字钢,两侧伸出墙体0.2m,中部采用2道ø20锚环进行加固。








NO.6、架体彩蛋

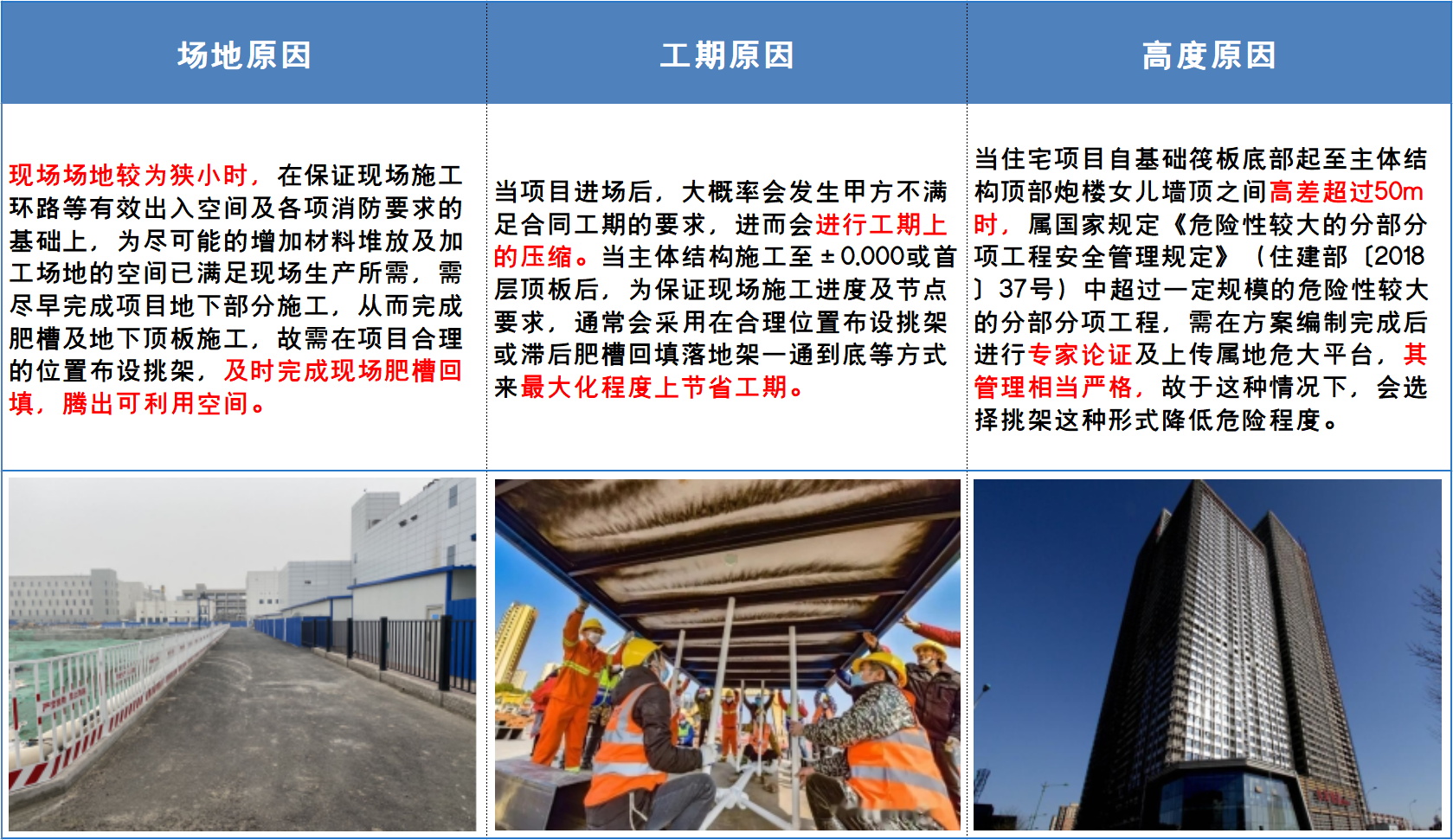

6.1、如何选型?

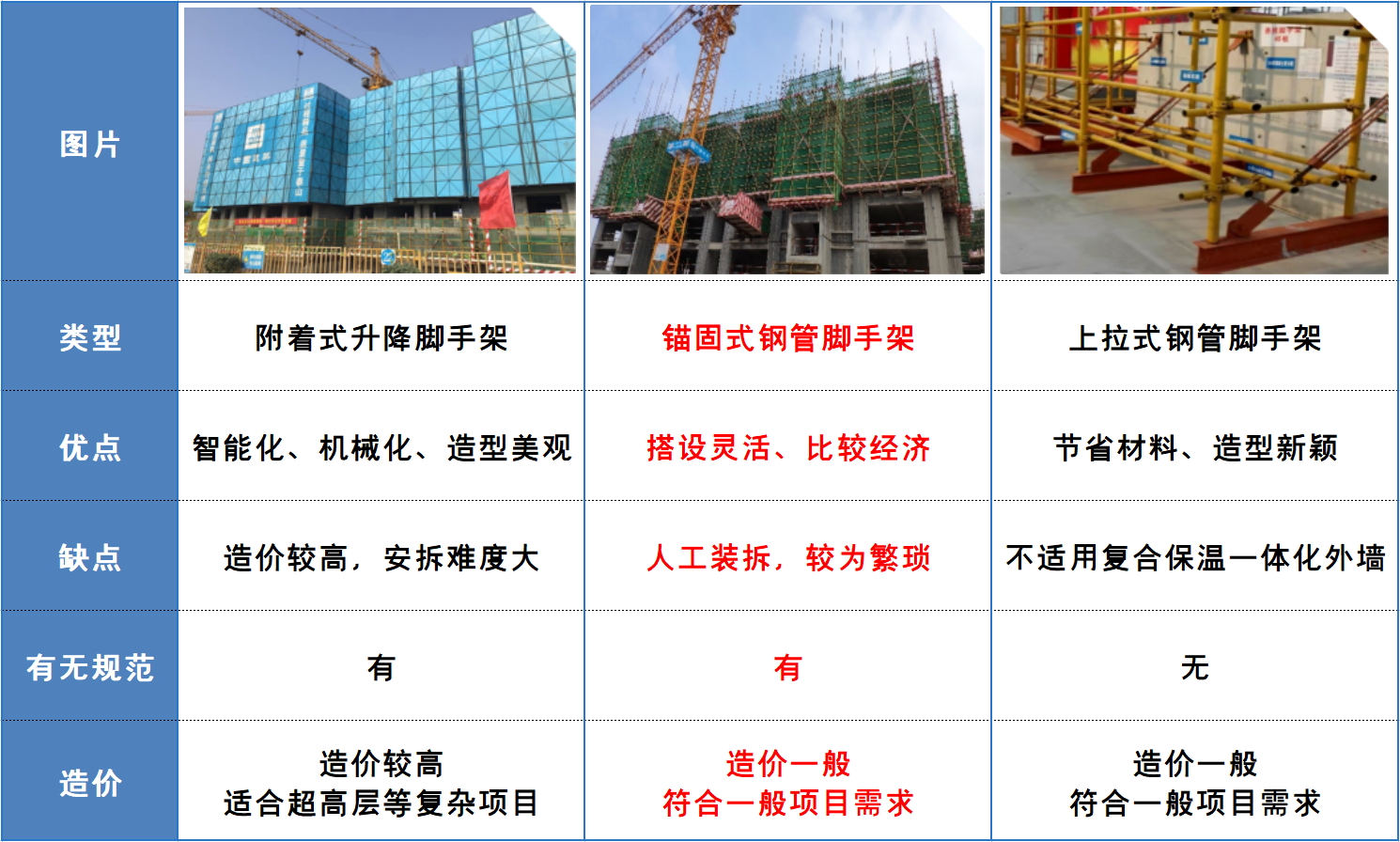

6.2、架体的种类及必选




▌作者:同辰建筑 付永强

▌本文仅代表作者个人分析总结,仅供参考
